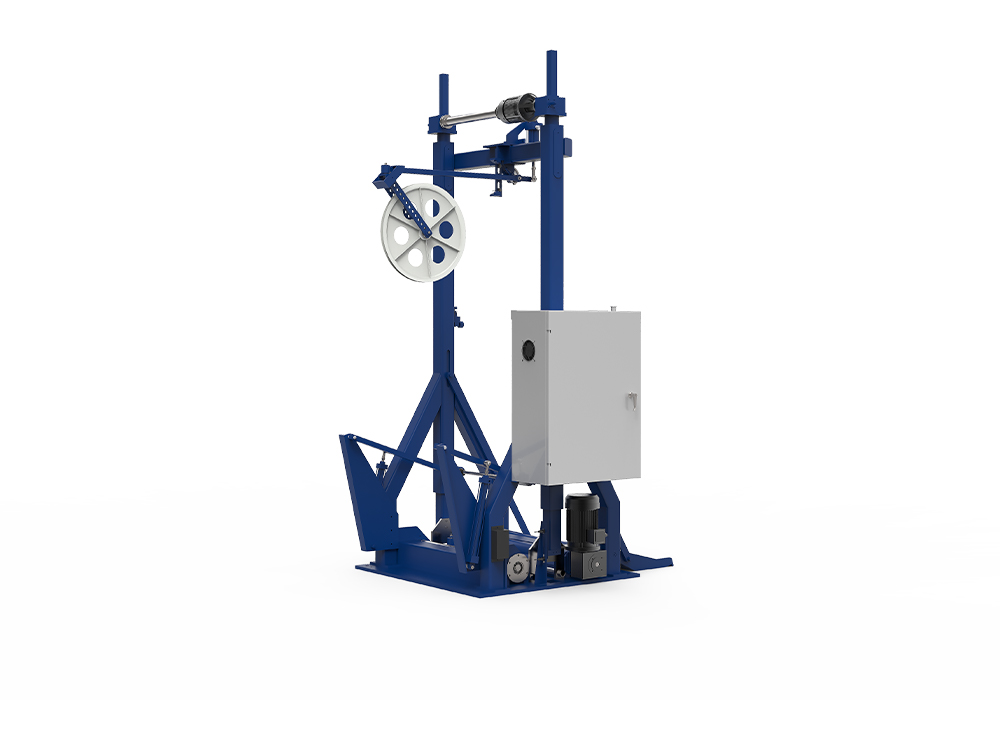

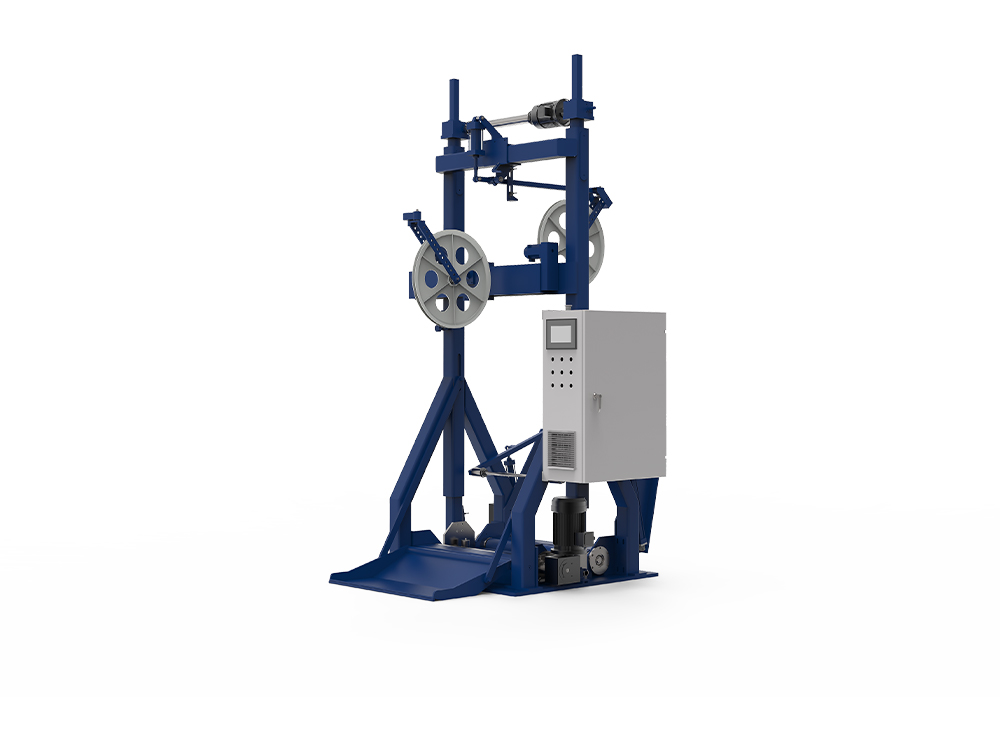

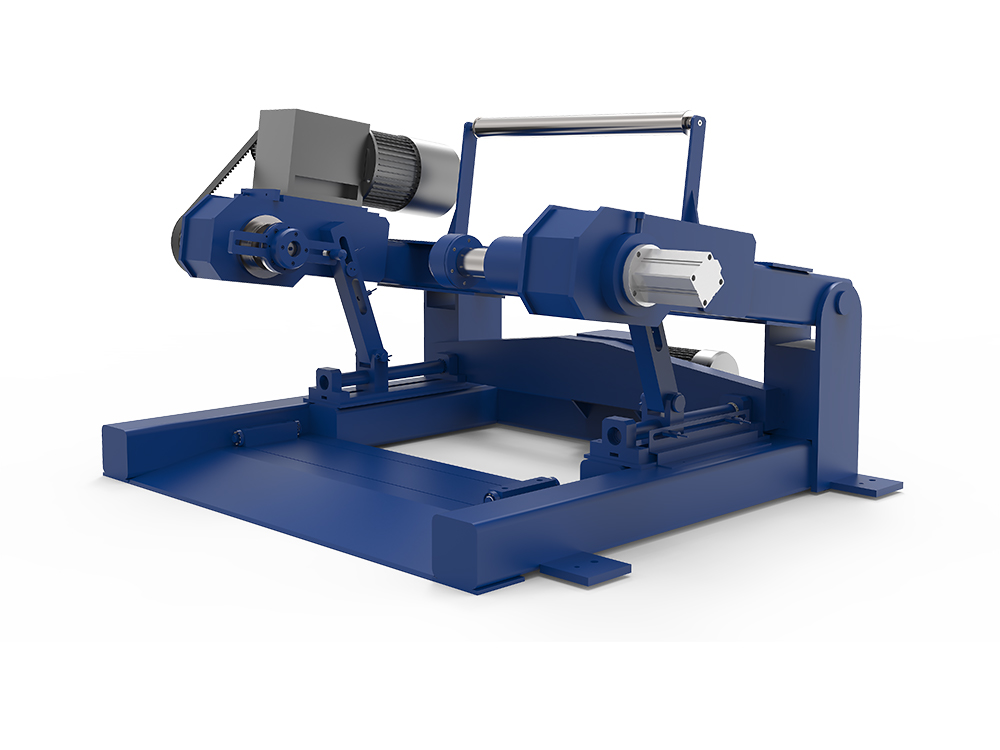

Mesin Bayar & Ambil Kabel

Apakah komponen struktur utama a Mesin Bayar & Ambil Kabel ?

Komponen Struktur Teras Mesin Bayar & Ambil Kabel:

1. Rangka dan Tapak Keluli Berkekuatan Tinggi: Menggunakan gabungan plat semua keluli yang dibengkokkan dan dikimpal serta tiub keluli segi empat tepat, rangka tersebut menjalani rawatan penuaan untuk memastikan ketegaran dan ketahanan.

Tapak ini mempunyai plat asas yang diperkukuh dengan pad anti-gelincir, dengan berkesan menahan hentaman dan getaran semasa operasi.

2. Sistem Kuasa dan Penghantaran: Pemacu utama menggunakan kawalan motor AC gelung tertutup dengan peraturan kelajuan penukar frekuensi, mencapai pelarasan ketegangan dinamik dari 10-500N.

Transmisi menggunakan kotak gear berketepatan tinggi atau pengurang gear yang dikeraskan, memberikan tork tinggi dan putaran dram bunyi rendah.

3. Unit Kawalan dan Pengukuran Ketegangan: Menggunakan penderia ketegangan gelung tertutup dan kawalan PLC, ia mencapai pemantauan ketegangan masa nyata dan pampasan automatik, memastikan penggulungan seragam dan ketegangan yang stabil.

Menyokong saiz kili dari ϕ500-ϕ1250mm, serasi dengan kuprum, aluminium dan bahan konduktor komposit.

4. Gendang dan Mekanisme Gulung Semula
Reka bentuk dwi-drum, dilengkapi dengan struktur slot buka dan tutup tanpa aci, membolehkan pemunggahan dan pemunggahan dram tanpa memerlukan kren.

Mekanisme pemunggahan/pemunggahan dram automatik, bersama-sama dengan PLC, membolehkan operasi berterusan 24 jam, dengan ketara mengurangkan masa gulung semula.

5. Kabinet Kawalan dan HMI
Menggunakan penukar frekuensi Siemens/Danfoss dan skrin sentuh, ia menyokong tetapan parameter, paparan kerosakan dan pemantauan jauh.

Bagaimanakah fungsi gulung semula pantas dan automatik dicapai?

Laluan Pelaksanaan untuk Fungsi Gulung Semula Pantas dan Automatik

1. Slot Pembukaan dan Penutupan Tanpa Aci dan Susun Rentas Dwi Dram
Struktur slot buka dan tutup tanpa aci, digabungkan dengan susun atur silang dwi dram, membolehkan gelongsor pantas masuk dan keluar dari dram tanpa memerlukan peralatan mengangkat tambahan.

2. Mekanisme Pemunggahan dan Pemunggahan Drum Automatik
Melalui platform angkat hidraulik atau pneumatik, bersempena dengan rel panduan penentududukan, mekanisme ini mencapai cengkaman automatik, kedudukan dan penguncian dram, melengkapkan "perubahan gulung semula satu klik."

Peranti ini disepadukan sepenuhnya dengan PLC, secara automatik menentukur parameter ketegangan selepas perubahan gulungan untuk memastikan gulungan seterusnya segera memasuki keadaan pengeluaran yang stabil.

3. Operasi Kolaboratif PLC dan Kawalan Gelung Tertutup
Perintah tukar gulung dikeluarkan oleh PLC. Sistem secara automatik menghentikan penggulungan, menukar pemacu, menentukur ketegangan, dan memulakan gulungan baharu.

Dengan memantau penderia kedudukan gulungan dalam masa nyata, penjajaran yang tepat semasa proses perubahan gulungan dipastikan, mengelakkan turun naik ketegangan yang disebabkan oleh ralat.

4. Contoh Kelebihan dalam Roll Change Time
Selepas mengguna pakai penyelesaian automasi di atas, masa perubahan roll boleh dipendekkan daripada 10-15 minit tradisional kepada 2-3 minit, mencapai operasi berterusan 24 jam yang cekap.

Bagaimanakah langkah perlindungan keselamatan mesin dikonfigurasikan?

Skim Konfigurasi Langkah-langkah Perlindungan Keselamatan Mesin

1. Perlindungan Lebihan dan Amaran Kerosakan
Bingkai ini mempunyai peranti perlindungan beban lampau terbina dalam, yang, bersama-sama dengan penderia ketegangan, memantau dalam masa nyata. Jika beban melebihi julat yang ditetapkan, mesin akan berhenti secara automatik dan penggera dicetuskan.

Kabinet kawalan dilengkapi dengan lampu penunjuk kerosakan dan penggera boleh didengar dan visual, membolehkan pengendali mengesan dan mengendalikan keabnormalan dengan segera.

2. Berhenti Kecemasan dan Interlock Pintu Keselamatan
Dilengkapi dengan butang E-Stop yang terletak pada kedudukan utama pada panel kawalan dan badan mesin, memenuhi piawaian keselamatan IEC 60204-1.

Pintu keselamatan atau penutup pelindung dilengkapi dengan suis saling kunci; sistem secara automatik menghentikan operasi apabila pintu tidak ditutup, menghalang kakitangan daripada memasuki kawasan berbahaya secara tidak sengaja.

3. Sistem Brek Pneumatik/Hidraulik
Menggunakan injap brek pneumatik untuk brek pantas semasa penutupan atau berhenti kecemasan, mencegah kecederaan sekunder yang disebabkan oleh putaran inersia dram.

4. Amaran Awal Penyelenggaraan dan Pemeriksaan Berkala

PLC merekodkan masa operasi dan suhu komponen kritikal, secara automatik menggesa penyelenggaraan apabila ambang pratetap dicapai.

Reka bentuk modular memudahkan penggantian pantas bahagian yang haus, mengurangkan masa henti penyelenggaraan.

Soalan Lazim (FAQ)
S1: Apakah fungsi teras Mesin Bayar & Ambil Kabel?

J:Peralatan ini digunakan untuk membuka gulungan kabel (bayar) dan gulung semula (mengambil), mencapai kawalan tegangan ketepatan tinggi, kedudukan automatik dan kebolehsuaian kepada pelbagai diameter gelendong. Ia digunakan secara meluas dalam proses pendaratan wayar, penyemperitan, sarung dan perisai.

S2: Apakah jenis kabel yang sesuai untuk mesin Pay-Off & Take-Up?
A: Sesuai untuk pelbagai spesifikasi gentian optik, kuasa, komunikasi, dan kabel industri khas; ia boleh mengendalikan kekili bersaiz besar dengan diameter dari 0.5mm hingga 60mm dan diameter kekili dari 800mm hingga 1700mm.

S3: Industri apa yang menjadi keutamaannya?
A: Kabel, gentian optik, pemprosesan plastik, dan industri jentera bukan standard khas yang lain.
S4: Apakah kaedah pemacu utama untuk peralatan?

J: Pemacu elektrik, pemacu hidraulik atau pemacu pneumatik, yang boleh dipilih mengikut keperluan.
